บทความที่ 120 | รหัสเข้ามุม: ส่วนประกอบเล็กๆ ที่ช่วยยึดหน้าต่างของคุณให้เข้าด้วยกัน
บทความที่ 120 | รหัสเข้ามุม: ส่วนประกอบเล็กๆ ที่ช่วยยึดหน้าต่างของคุณให้เข้าด้วยกัน
กรอบหน้าต่างไม่ได้ทำจากวัสดุชิ้นเดียว ไม่ว่าจะเป็นอะลูมิเนียม ยูพีวีซี หรือเหล็ก กรอบจะประกอบขึ้นจากชิ้นส่วนโปรไฟล์หลายชิ้นที่ตัดเป็นมุมที่แม่นยำและเชื่อมต่อกันที่มุม ความแข็งแรงของมุมเหล่านั้นเป็นตัวกำหนดความแข็งแรงของหน้าต่างทั้งหมด และหัวใจสำคัญของทุกมุมที่แข็งแรงคือส่วนประกอบเล็กๆ ที่มักถูกมองข้าม: ... รหัสมุมหรือเรียกอีกอย่างว่า ตัวยึดมุม หรือ ตัวเชื่อมต่อมุม
บทความนี้จะตรวจสอบบทบาทสำคัญของรหัสมุมในการก่อสร้างหน้าต่าง ประเภทต่างๆ ที่มีให้เลือก วัสดุที่ใช้ในการผลิต และวิธีการเลือกรหัสมุมที่เหมาะสมสำหรับการใช้งานเฉพาะด้าน

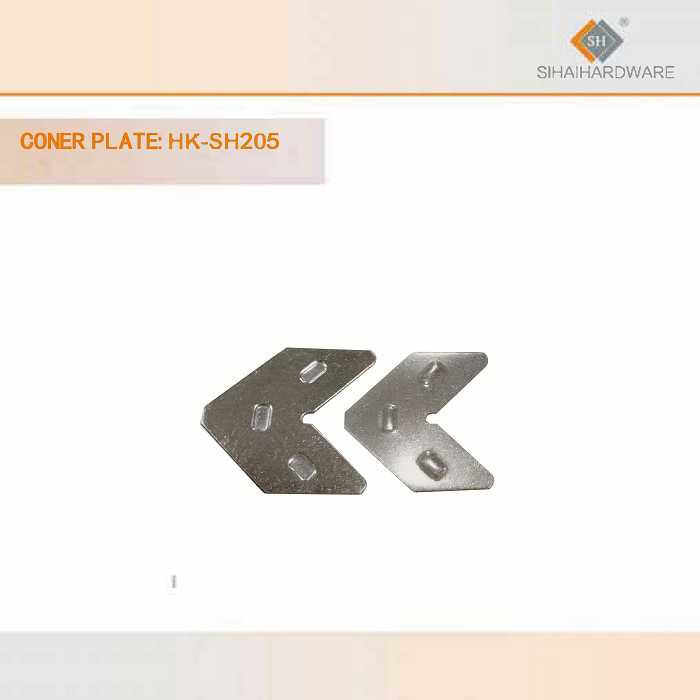

รหัสมุมคืออะไร?
เอ รหัสมุม คือชิ้นส่วนโลหะหรือพลาสติกที่เสียบเข้าไปในช่องว่างของกรอบหน้าต่างตรงมุม จุดประสงค์คือเพื่อเชื่อมต่อส่วนของกรอบทั้งสองส่วนเข้าด้วยกัน ยึดไว้ในมุมที่ถูกต้อง และถ่ายเทน้ำหนักจากด้านหนึ่งของกรอบไปยังอีกด้านหนึ่ง หากไม่มีมาตรฐานมุม กรอบหน้าต่างตรงมุมจะอ่อนแอ มีแนวโน้มที่จะแยกออกจากกัน และไม่สามารถรักษารูปทรงเรขาคณิตที่แม่นยำซึ่งจำเป็นต่อการใช้งานหน้าต่างอย่างเหมาะสมได้
ชื่อ "รหัสมุม" ("corner code") มาจากรอยบากหรือรหัส ("codes") ที่ตัดไว้ในบางแบบ ซึ่งจะไปเกี่ยวเข้ากับส่วนประกอบที่ตรงกันภายในโปรไฟล์เพื่อล็อคการเชื่อมต่อให้เข้าที่ ในการผลิตหน้าต่างสมัยใหม่ รหัสมุมถูกใช้ในหน้าต่างแบบมีกรอบแทบทุกประเภท ตั้งแต่หน้าต่างบ้านพักอาศัยทั่วไปไปจนถึงระบบเชิงพาณิชย์ระดับไฮเอนด์
โดยทั่วไปแล้ว รหัสมุมจะถูกใส่เข้าไปในปลายของโปรไฟล์ก่อนที่จะนำมาประกบกัน เมื่อส่วนประกอบโปรไฟล์ทั้งสองเข้าที่แล้ว มุมจะถูกยึดให้แน่นด้วยการบีบอัด การขันสกรู หรือการเชื่อม ขึ้นอยู่กับระบบหน้าต่าง รหัสจะอยู่ภายในกรอบ มองไม่เห็นเมื่อหน้าต่างเสร็จสมบูรณ์ แต่จะรู้สึกถึงการมีอยู่ของมันทุกครั้งที่หน้าต่างเปิด ปิด หรือสัมผัสกับลมและสภาพอากาศ
บทบาทเชิงโครงสร้างของรหัสมุม
หน้าที่หลักของ รหัสมุม โครงสร้างมีความสำคัญ กรอบหน้าต่างต้องต้านทานแรงหลายประเภทตลอดอายุการใช้งาน และมุมเป็นจุดที่เปราะบางที่สุดในกรอบนั้น แรงอัดจะกระทำต่อกรอบเมื่อหน้าต่างปิดและล็อค ทำให้เกิดความเครียดที่มุม ซึ่งรหัสมุมต้องต้านทานเพื่อป้องกันไม่ให้กรอบโก่งออก แรงดึงเกิดขึ้นเมื่อเปิดหน้าต่าง เนื่องจากน้ำหนักของบานหน้าต่างดึงลงที่บานพับ ซึ่งจะดึงมุมของกรอบต่อไป แรงเฉือนจะกระทำข้ามรอยต่อมุมเมื่อกรอบได้รับแรงดันจากลมหรือเมื่อมีคนผลักหน้าต่าง และรหัสมุมต้องต้านทานแรงด้านข้างเหล่านี้เพื่อให้มุมยังคงเป็นรูปทรงสี่เหลี่ยมจัตุรัสและได้ฉาก แรงบิดจะบิดกรอบเมื่อแรงกระทำไม่สม่ำเสมอ เช่น เมื่อลมกระโชกแรงพัดเข้าที่มุมใดมุมหนึ่งของหน้าต่าง และรหัสมุมมีบทบาทสำคัญในการกระจายแรงบิดนี้ไปทั่วรอยต่อ
ในทุกกรณีนี้ ความแข็งแรงของมุมทำหน้าที่เป็นเส้นทางรับน้ำหนักหลักจากส่วนหนึ่งของโครงสร้างไปยังอีกส่วนหนึ่ง หากความแข็งแรงของมุมไม่แข็งแรง จะทำให้เกิดการเคลื่อนตัวที่ข้อต่อ ซึ่งนำไปสู่การบิดเบี้ยวของโครงสร้าง การรั่วซึมของอากาศและน้ำ และการชำรุดเสียหายก่อนกำหนดของส่วนประกอบอื่นๆ เช่น บานพับและตัวล็อค
วัสดุที่ใช้ในการผลิต Corner Code
การเลือกใช้วัสดุสำหรับชิ้นส่วนมุมมีผลโดยตรงต่อความแข็งแรง ความทนทาน และความเหมาะสมสำหรับการใช้งานที่แตกต่างกัน วัสดุสามชนิดที่ครองตลาด ได้แก่ โลหะผสมสังกะสี อลูมิเนียม และสแตนเลส
โลหะผสมสังกะสีเป็นวัสดุที่ใช้กันทั่วไปที่สุดสำหรับชิ้นส่วนมุมของหน้าต่างบ้านพักอาศัย เนื่องจากมีความสมดุลที่ดีระหว่างความแข็งแรงและต้นทุน จึงเหมาะสำหรับการใช้งานทั่วไปที่ไม่คาดว่าจะรับน้ำหนักมากเกินไป โดยทั่วไปแล้ว ชิ้นส่วนมุมโลหะผสมสังกะสีจะผลิตโดยการหล่อขึ้นรูป ซึ่งเป็นกระบวนการที่ช่วยให้สามารถขึ้นรูปรูปทรงที่ซับซ้อนและมีความแม่นยำสูงได้ อย่างไรก็ตาม โลหะผสมสังกะสีค่อนข้างเปราะกว่าเหล็กและไวต่อการกัดกร่อนในสภาพแวดล้อมที่รุนแรง ด้วยเหตุผลเหล่านี้ ชิ้นส่วนมุมโลหะผสมสังกะสีจึงเหมาะสมที่สุดสำหรับหน้าต่างบ้านพักอาศัยในสถานที่ที่ได้รับการปกป้อง
ข้อต่อมุมอะลูมิเนียมเป็นที่นิยมใช้ในระบบหน้าต่างอะลูมิเนียม เนื่องจากตัวกรอบทำจากอะลูมิเนียม การใช้ข้อต่อมุมอะลูมิเนียมจึงช่วยให้มั่นใจได้ถึงความเข้ากันได้ของวัสดุและขจัดความกังวลเกี่ยวกับการกัดกร่อนทางไฟฟ้า ข้อต่อมุมอะลูมิเนียมมีน้ำหนักเบา ทำให้ง่ายต่อการจัดการระหว่างการประกอบ ข้อจำกัดหลักของอะลูมิเนียมคือความแข็งแรงที่ค่อนข้างต่ำเมื่อเทียบกับเหล็ก ทำให้ไม่เหมาะสำหรับหน้าต่างขนาดใหญ่หรือการใช้งานในสภาพที่มีลมแรง
รหัสมุมสแตนเลส เหล็กสแตนเลสเป็นตัวเลือกชั้นเยี่ยมสำหรับงานที่ต้องการความทนทานสูง มีความแข็งแรงสูงสุดเมื่อเทียบกับวัสดุอื่นๆ ที่ใช้ทำเหล็กฉาก ทำให้เหมาะสำหรับหน้าต่างบานใหญ่ บริเวณที่มีลมแรง และอาคารพาณิชย์ เหล็กสแตนเลสมีความทนทานต่อการกัดกร่อนดีเยี่ยม แม้ในสภาพแวดล้อมชายฝั่งทะเลที่ละอองเกลือจะทำให้วัสดุอื่นๆ เสื่อมสภาพอย่างรวดเร็ว ข้อเสียหลักของเหล็กฉากสแตนเลสคือราคาสูงและน้ำหนักมาก แต่สำหรับงานที่ความน่าเชื่อถือเป็นสิ่งสำคัญ ต้นทุนที่เพิ่มขึ้นนั้นคุ้มค่าอย่างแน่นอน
การกำหนดค่ารหัสมุม
ตัวล็อกมุมมีหลายรูปแบบ แต่ละแบบเหมาะกับประเภทหน้าต่างและกระบวนการผลิตที่แตกต่างกัน รูปแบบที่พบมากที่สุดคือรูปตัว L มาตรฐาน ซึ่งจะพอดีกับช่องว่างของส่วนโปรไฟล์สองส่วนที่มาบรรจบกันที่มุม 90 องศา ตัวล็อกมุมรูปตัว L มาตรฐานอาศัยการยึดด้วยกลไก ไม่ว่าจะเป็นการบีบอัดหรือสกรู เพื่อยึดข้อต่อเข้าด้วยกัน
บานประตูหน้าต่างแบบล็อกเข้ามุมนั้นมีคุณสมบัติที่ล็อกขาบานทั้งสองเข้าด้วยกัน ทำให้เกิดข้อต่อที่แข็งแรงกว่าโดยไม่ต้องพึ่งพาตัวยึดภายนอกทั้งหมด บานประตูแบบนี้มีต้นทุนการผลิตสูงกว่า แต่ให้ประสิทธิภาพที่เหนือกว่าสำหรับหน้าต่างขนาดใหญ่หรือการใช้งานที่การสั่นสะเทือนเป็นสิ่งสำคัญ
ตัวล็อกมุมแบบปรับได้ถูกออกแบบมาเพื่อรองรับความแปรผันเล็กน้อยของขนาดโปรไฟล์หรือความคลาดเคลื่อนในการประกอบ โดยใช้ขาเลื่อนหรือขาแบบยืดหดได้ ซึ่งสามารถยืดหรือหดได้ก่อนที่จะยึดข้อต่อให้แน่น โดยเฉพาะอย่างยิ่งมีประโยชน์ในสถานการณ์การประกอบภาคสนามที่การตัดอย่างแม่นยำทำได้ยาก
รหัสการเสริมมุมด้วยวัสดุพิเศษ จะเพิ่มวัสดุบริเวณจุดรับแรง เช่น ส่วนที่หนาขึ้น แผ่นเสริม หรือซี่โครง เพื่อเพิ่มความต้านทานต่อการดัดงอ โดยทั่วไปจะกำหนดใช้สำหรับหน้าต่างในอาคารสูง พื้นที่เสี่ยงต่อพายุเฮอริเคน และสภาพแวดล้อมที่ต้องการความแข็งแรงสูง และมักทำจากสแตนเลสหรือโลหะผสมสังกะสีที่มีความแข็งแรงสูง
การเลือกใช้รหัสมุมที่ถูกต้อง
การเลือกใช้รหัสมุมที่เหมาะสมสำหรับหน้าต่างนั้นต้องพิจารณาหลายปัจจัย วัสดุของรหัสมุมควรเข้ากันได้กับวัสดุของกรอบเพื่อหลีกเลี่ยงการกัดกร่อนจากปฏิกิริยาไฟฟ้าเคมี สำหรับกรอบอะลูมิเนียม รหัสอะลูมิเนียมหรือสแตนเลสมีความเหมาะสม สำหรับกรอบเหล็ก แนะนำให้ใช้รหัสเหล็กหรือสแตนเลส สำหรับกรอบ UPVC รหัสโลหะผสมสังกะสีหรือสแตนเลสเป็นที่นิยมใช้กันทั่วไป
หน้าต่างขนาดใหญ่และหนักจะทำให้ความแข็งแรงของมุมหน้าต่างเพิ่มขึ้น เนื่องจากน้ำหนักของบานหน้าต่างที่เพิ่มขึ้น แรงที่ส่งผ่านมุมก็จะเพิ่มขึ้นด้วย สำหรับหน้าต่างที่มีความกว้างหรือความสูงเกินประมาณ 1.2 เมตร แนะนำให้ใช้เหล็กสแตนเลสหรือเหล็กเสริมแรงที่มุม
หน้าต่างในพื้นที่ชายฝั่งทะเล สภาพแวดล้อมที่มีความชื้นสูง หรือเขตอุตสาหกรรม จำเป็นต้องใช้เหล็กฉากมุมที่มีความทนทานต่อการกัดกร่อนสูงขึ้น เหล็กกล้าไร้สนิม โดยเฉพาะเกรด 316 เป็นตัวเลือกที่นิยมใช้สำหรับงานเหล่านี้ ข้อกำหนดด้านการก่อสร้างในหลายภูมิภาคระบุถึงข้อกำหนดเกี่ยวกับแรงลมที่หน้าต่างต้องเป็นไปตามนั้น และเหล็กฉากมุมต้องสามารถต้านทานแรงลมตามการออกแบบได้โดยไม่เกิดการเสียรูปหรือความเสียหายถาวร
บทสรุป
เดอะ รหัสมุม เป็นส่วนประกอบเล็กๆ ที่มีบทบาทสำคัญอย่างยิ่งต่อประสิทธิภาพของหน้าต่าง มันช่วยถ่ายเทน้ำหนัก รักษาแนวการจัดวาง และทำให้กรอบหน้าต่างคงรูปทรงสี่เหลี่ยมจัตุรัสและได้ระดับตลอดอายุการใช้งาน หากเลือกใช้หรือติดตั้งอุปกรณ์ยึดมุมผิดวิธี จะทำให้กรอบหน้าต่างบิดเบี้ยว เกิดการรั่วซึมของอากาศและน้ำ และทำให้บานพับ ตัวล็อค และอุปกรณ์อื่นๆ เสียหายก่อนเวลาอันควร
การเลือกใช้รหัสมุมที่เหมาะสมนั้นต้องคำนึงถึงวัสดุของกรอบ ขนาดหน้าต่าง สภาพแวดล้อม และข้อกำหนดด้านแรงลม รหัสโลหะผสมสังกะสีเหมาะสำหรับการใช้งานในบ้านพักอาศัยทั่วไป รหัสอะลูมิเนียมเหมาะสำหรับกรอบอะลูมิเนียมในสภาพแวดล้อมปานกลาง รหัสสแตนเลสแนะนำสำหรับหน้าต่างขนาดใหญ่ สภาพแวดล้อมที่รุนแรง และการติดตั้งในเชิงพาณิชย์
เมื่อระบุและติดตั้งอย่างถูกต้องแล้ว ตัวล็อคมุมจะกลมกลืนไปกับกรอบ ทำหน้าที่ของมันอย่างเงียบๆ และเชื่อถือได้เป็นเวลาหลายสิบปี มันอาจไม่ใช่ส่วนประกอบที่ดูหรูหรา แต่เป็นส่วนประกอบที่สำคัญที่สุดอย่างหนึ่ง ความแข็งแรงของหน้าต่างขึ้นอยู่กับความแข็งแรงของมุม และความแข็งแรงของมุมก็ขึ้นอยู่กับตัวล็อคมุมด้วย
